Cv-ketel afstellen: O2- en CO2-meting uitgelegd
Een cv-ketel wordt niet op gevoel afgesteld. De monteur meet de verbranding, beoordeelt O2, CO2 en CO in samenhang en vergelijkt de uitkomst met de gegevens van precies dat toestel.
Direct antwoord
Afstellen begint met meten
De juiste waarden verschillen per toestel, belasting en fabrikant. Daarom is één los getal nooit een universele instelling. De combinatie van meting, toestelgegevens en controle van luchttoevoer en rookgasafvoer bepaalt de beoordeling.
O2, CO2 en CO
Drie waarden met ieder een andere betekenis
De rookgasmeter toont wat er tijdens de meting in de verbranding gebeurt. Een vakman leest de waarden als geheel en kijkt tegelijk naar het toestel en de installatie eromheen.
O2 laat zien hoeveel zuurstof na de verbranding in het rookgas overblijft. De waarde krijgt pas betekenis bij het toesteltype, de belasting en de voorgeschreven bandbreedte.
CO2 hangt samen met de verhouding tussen brandstof en lucht. Een rookgasmeter kan deze waarde, afhankelijk van het instrument, berekenen vanuit de gemeten O2 en de gekozen brandstof.
CO kan wijzen op onvolledige verbranding. De gemeten concentratie wordt professioneel beoordeeld met de overige waarden, de meetconditie en de staat van het volledige systeem.
Geen universele afstelwaarde
De fabrikantgegevens horen bij de meting
Een Intergas, Remeha, Vaillant of ander toestel heeft eigen controlepunten en toegestane waarden. Ook de gekozen belasting en meetwijze tellen mee. De monteur bepaalt daarom eerst welk toestel hij voor zich heeft en volgt de actuele technische documentatie voor dat model.
Professionele controle
Wat bij rookgasanalyse samenkomt
- 01
Toestel en situatie vaststellen
De monteur controleert het type toestel, de relevante fabrikantgegevens en de staat van de installatie voordat hij conclusies trekt.
- 02
Meten onder de juiste omstandigheden
Een geschikt en onderhouden meetinstrument registreert de waarden tijdens de voorgeschreven bedrijfsconditie. De meetplek en belasting horen bij het resultaat.
- 03
Waarden in samenhang beoordelen
O2, CO2, CO, temperaturen, druk en aanvullende meetgegevens worden samen gelezen en vergeleken met de toestelinformatie.
- 04
Het volledige systeem controleren
De beoordeling stopt niet bij de brander. Verbrandingslucht, rookgasafvoer, aansluitingen en veilige werking horen bij de controle en vrijgave.
Praktijkvideo van ANO
Anouar meet en beoordeelt de verbranding van een cv-ketel

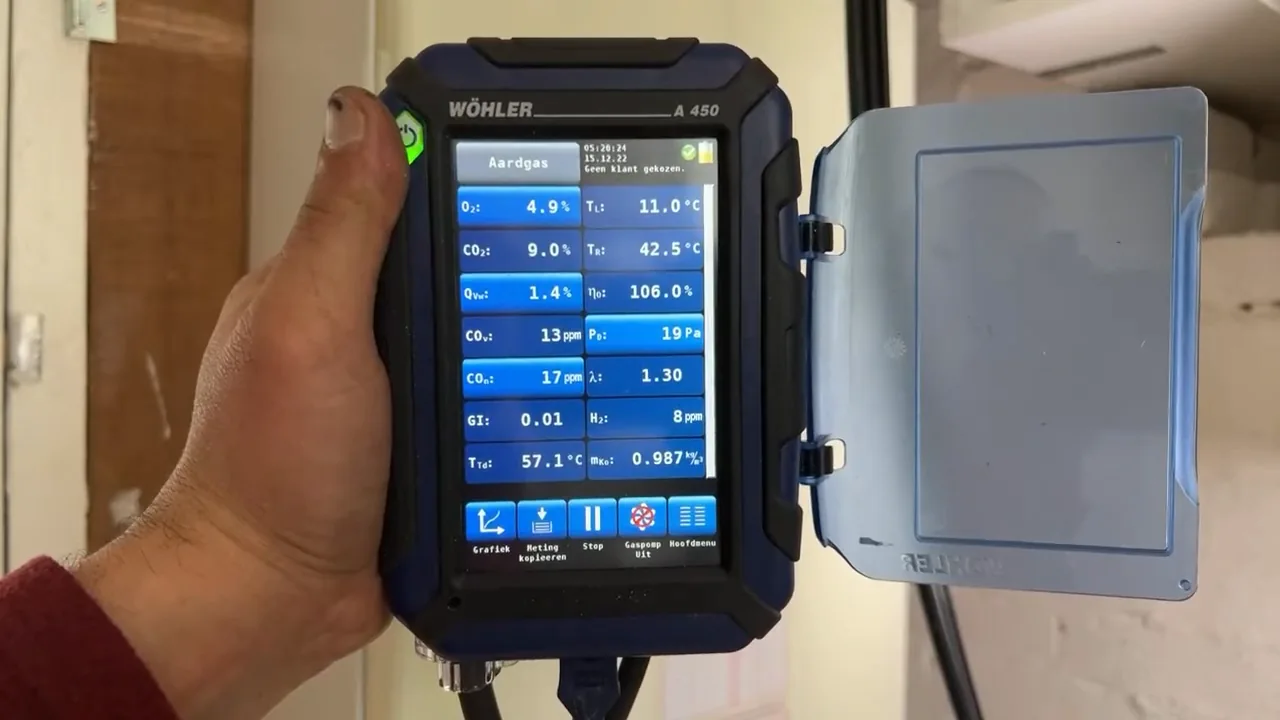

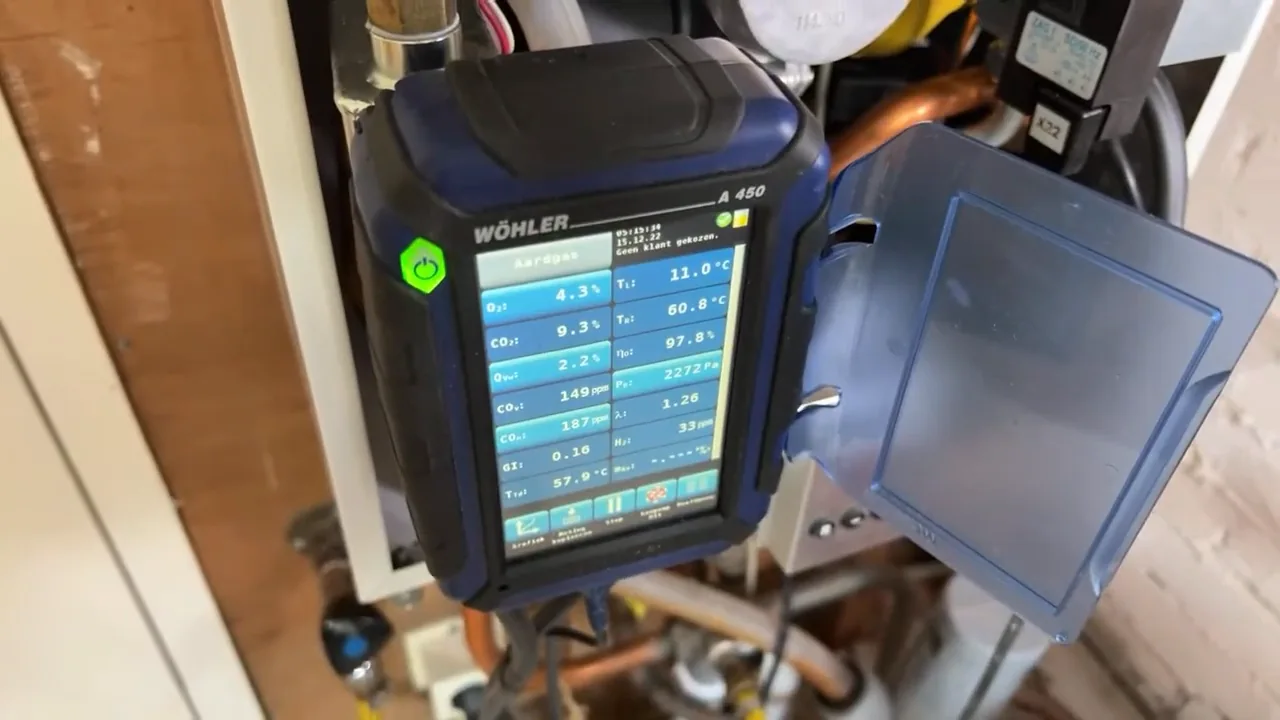

In deze video werkt Anouar met de Wöhler A 450 ECO aan een Intergas Xtrem. U ziet hoe een rookgasmeter waarden samenbrengt, hoe toestelgegevens bij de beoordeling horen en waarom ook de rookgasroute wordt gecontroleerd.
Dit is professionele meet- en afsteltechniek. De video is bedoeld om vakwerk inzichtelijk te maken, niet om zelf instellingen aan de cv-ketel te veranderen.
Meetverslag
Een meetresultaat legt het controlemoment vast
Een verslag kan het toestel, de meetcondities en de gemeten of berekende waarden vastleggen. Daarmee is de uitgevoerde beoordeling controleerbaar. Het verslag laat niet automatisch zien waarom een waarde afwijkt en voorspelt niet hoe de installatie zich na een latere wijziging gedraagt.
Voor leerling en monteur
Lees eerst de context, daarna het getal
Een goede meting is reproduceerbaar en herleidbaar. Leg toestel, bedrijfsconditie, meetpositie en gebruikte documentatie vast. Beoordeel veranderingen in de waarden als patroon en controleer na werkzaamheden opnieuw het gehele systeem.
Verder leren en laten controleren
Kies de route die bij uw vraag past
Rookgasanalyse hoort bij professioneel cv-onderhoud. De rookgasafvoer is een eigen onderdeel van dezelfde veilige installatie. Waterzijdig inregelen gaat over de verdeling van verwarmingswater en is iets anders dan de verbrandingsafstelling van de ketel.
Bron en grens
Werk aan een cv-ketel hoort bij een gecertificeerd bedrijf
De wettelijke veiligheidsgrens en vakbekwaamheidseisen zijn gecontroleerd bij de Rijksoverheid en de TloKB. De actuele producteigenschappen van de getoonde rookgasmeter zijn gecontroleerd bij Wöhler.
Bronnen en video gecontroleerd op 7 september 2026. De genoemde meter is het instrument dat Anouar in de video gebruikt; de pagina bevat geen onafhankelijke productvergelijking of koopadvies.
